Nikon,
con su AF-S Nikkor 300 mm f/4E PF ED
VR (*) introduce por primera vez una lente "PF"
o "Phase Fresnel lens", en sus
esquemas ópticos. Hoy, podemos explicar su principio de funcionamiento.
En efecto, tras la escasa información técnica ofrecida por la firma
inicialmente, ha rectificado ampliándola.
Ahora podemos explicar que la lente Nikon PF no es una lente Fresnel
aislada, sino que se trata de una lente convencional (convergente)
cementada con una lente Fresnel.
De esa forma difiere del esquema empleado por Canon,
compuesto por dos lentes Fesnel difractivas cementadas.
Todas las imágenes © Nikon
[Clic para ampliar]

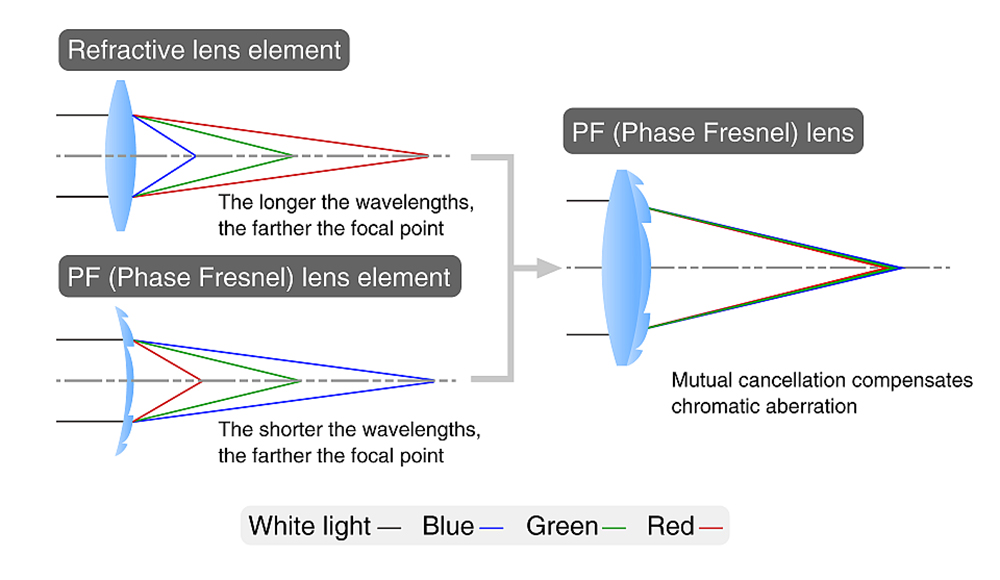

La lente PF de Nikon opera, tal como se muestra en su gráfico, bajo el
siguiente principio (lo explicamos de forma simplificada):
En cualquier lente normal, de tipo refractivo, los diferentes niveles
energéticos de cada longitud de onda hacen que –aparte de cambiar de
dirección de los rayos de luz, lo que es algo deseado– se produzca un
grado de cambio diferente según las comentadas longitudes de onda. Y longitud de
onda es... color.
Comienza la pesadilla de las aberraciones cromáticas para los desarrolladores de ópticas.
Como puede verse por el esquema, cuanto más largas son las longitudes
de onda, en un punto más lejano quedan enfocadas. Quizá convenga
resaltar aquí que lo ideal sería que quedasen todas (representadas aquí
por las azul, verde y roja, o RGB) en un solo punto.
Con una lente de tipo Fresnel (abajo en el esquema), se produce el
efecto contrario, quedan enfocadas más próximas las radiaciones roja,
verde y azul por ese orden.
Si se cementa una lente convencional y una Fresnel, se consigue una
–casi– mutua cancelación de esa dispersión cromática.
Ni que decir tiene que ello necesita de un prolijo trabajo de cálculo
de curvaturas, selección de vidrios ópticos (no "cristales"...), tallado,
revestimiento y cementado.
Un elemento de este tipo "PF" permite eliminar lentes y acortar el
camino óptico y por ende la longitud física del objetivo.
Pero... las leyes de la óptica son –por el momento, en espera de "más
nanotecnología"– bastante inamovibles, y una lente con tallado Fresnel
no deja de ser un "atajo", una solución de fortuna, y por tanto tiene
sus inconvenientes debido a esa estructura en anillos concéntricos: la
propia Nikon avisa en el sentido de que, bien con fuentes de luz en el
encuadre, bien con fuentes de luz laterales intensas, puede aparecer
luz parásita o "flare", que podría reducirse (aunque no parece que
mucho) mediante el software gratuito Nikon Capture NX-D.
La solución Phase Fresnel Lens de Nikon, parece ingeniosa y más simple
de ejecutar, aparentemente, que la "DO" de Canon.
Ver: AF-S
Nikkor 300 mm f/4E PF ED VR
